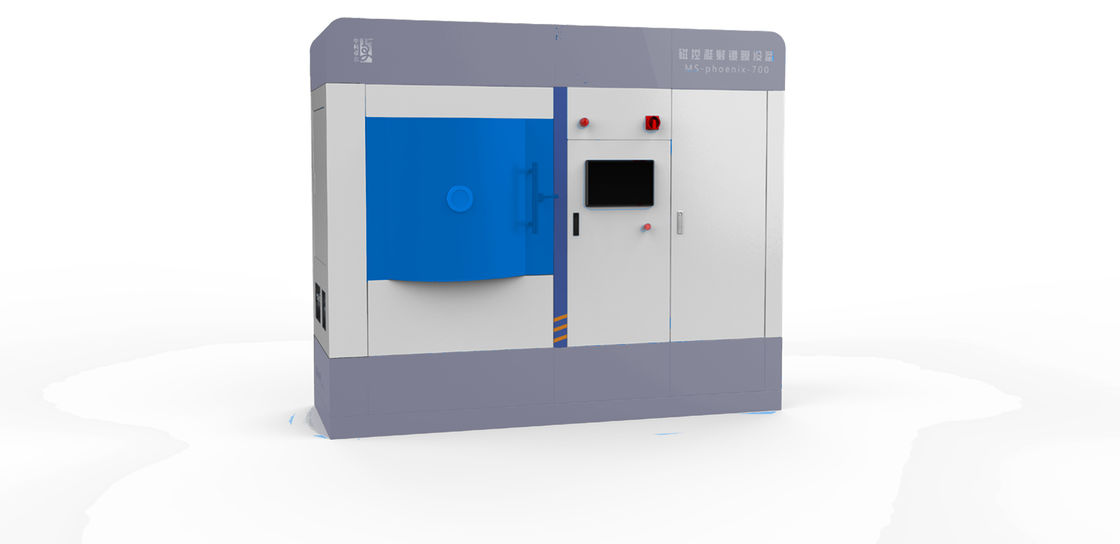

광 레코딩 산업에서의 마그네트론 스퍼터링 증착
애플리케이션
| 애플리케이션 | 특수한 목적 | 재료 유형 |
| 광학 기록 | 상변화 디스크 기록 필름 | TeSe, SbSe, TeGeSb 등 |
| 자기 디스크 기록 필름 | TbFeCo, DyFeCo, TbGdFeCo, TbDyFeCo | |
| 광 디스크 반사 필름 | AI, AITi, AlCr, Au, Au 합금 | |
| 광 디스크 보호 필름 | 시삼N4, SiO2+ZnS |
작동 원리
마그네트론 스퍼터링의 작동 원리는 전자가 날아가는 과정에서 아르곤 원자와 충돌한다는 것입니다.
전기장의 작용하에 기판을 만들고 이온화 된 Ar 양이온과 새로운 전자를 만듭니다. 새로운
전자는 기판으로 날아가고, Ar 이온은 전기장의 작용하에 고속으로 음극 타겟으로 날아갑니다.
높은 에너지로 타겟 표면을 폭격하여 타겟이 스퍼터링되도록 합니다.스퍼터링된 입자 중에서,
중성 타겟 원자 또는 분자는 기판에 증착되어 필름을 형성하지만 생성된 2차
전자는 전기와
자기장("E×B 시프트"), 그들의 이동 경로는 사이클로이드와 유사합니다.토로이달 자기장 아래에 있는 경우
전자는 타겟 표면에서 사이클로이드에 가까운 원을 그리며 움직일 것입니다.전자의 이동 경로뿐만 아니라
상당히 길지만 Ar이 이온화되는 타겟 표면 근처의 플라즈마 영역에 묶여 있습니다.
표적을 폭격하여 높은 증착률을 실현합니다.충돌 횟수가 증가함에 따라 2차
전자는 에너지를 소모하고 점차 대상 표면에서 멀어지고 마침내 기판에 증착됩니다.
전기장의 작용하에.이러한 전자의 에너지가 낮기 때문에 기판으로 전달되는 에너지는 매우 크다.
작아서 기판의 온도 상승이 더 낮습니다.
특징
| 모델 | MSC-OR-X-X |
| 코팅 유형 | 금속막, 금속산화물, AIN 등 각종 유전체막 |
| 코팅 온도 범위 | 상온~500℃ |
| 코팅 진공 챔버 크기 | 700mm*750mm*700mm (맞춤형) |
| 배경 진공 | < 5×10-7엠바 |
| 코팅 두께 | ≥ 10nm |
| 두께 제어 정밀도 | ≤ ±3% |
| 최대 코팅 크기 | ≥ 100mm(맞춤형) |
| 필름 두께 균일성 | ≤ ±0.5% |
| 기판 캐리어 | 유성 회전 메커니즘 |
| 대상 물질 | 4×4인치(4인치 이하 호환) |
| 전원 | DC, 펄스, RF, IF 및 바이어스와 같은 전원 공급 장치는 옵션입니다. |
| 공정 가스 | 아르곤, N2, 오2 |
| 참고: 맞춤형 생산이 가능합니다. | |
코팅 샘플
프로세스 단계
→ 코팅할 기판을 진공 챔버에 넣습니다.
→ 대충 진공 청소기로 청소합니다.
→ 분자 펌프를 켜고 최고 속도로 진공화한 다음 회전 및 회전을 켭니다.
→ 온도가 목표에 도달할 때까지 진공 챔버를 가열합니다.
→ 일정한 온도 제어를 구현합니다.
→ 깨끗한 요소;
→ 회전하여 원점으로 돌아갑니다.
→ 공정 요구 사항에 따른 코팅 필름;
→ 코팅 후 온도를 낮추고 펌프 어셈블리를 멈춥니다.
→ 자동운전이 끝나면 작업을 멈춥니다.
우리의 장점
우리는 제조업체입니다.
성숙한 과정.
근무 시간 24시간 이내에 회신하십시오.
