350×300mm Quartz Photomask Substrate For Integrated Circuit Chip Manufacturing

집적 회로 칩 제조를 위한 350×300mm 석영 포토마스크 기판

  • 하이 라이트

    ZEIT 350×300mm 수정 포토마스크 기판

    ,

    ZEIT 수정 포토마스크 기판 350×300mm

    ,

    350×300mm 포토마스크 기판

  • 재료
    석영
  • 배송 조건
    페덱스, DHL, EMS, TNT 등
  • 원래 장소
    중화인민공화국 청두
  • 브랜드 이름
    ZEIT
  • 인증
    Case by case
  • 모델 번호
    3035
  • 최소 주문 수량
    1PCS
  • 가격
    Case by case

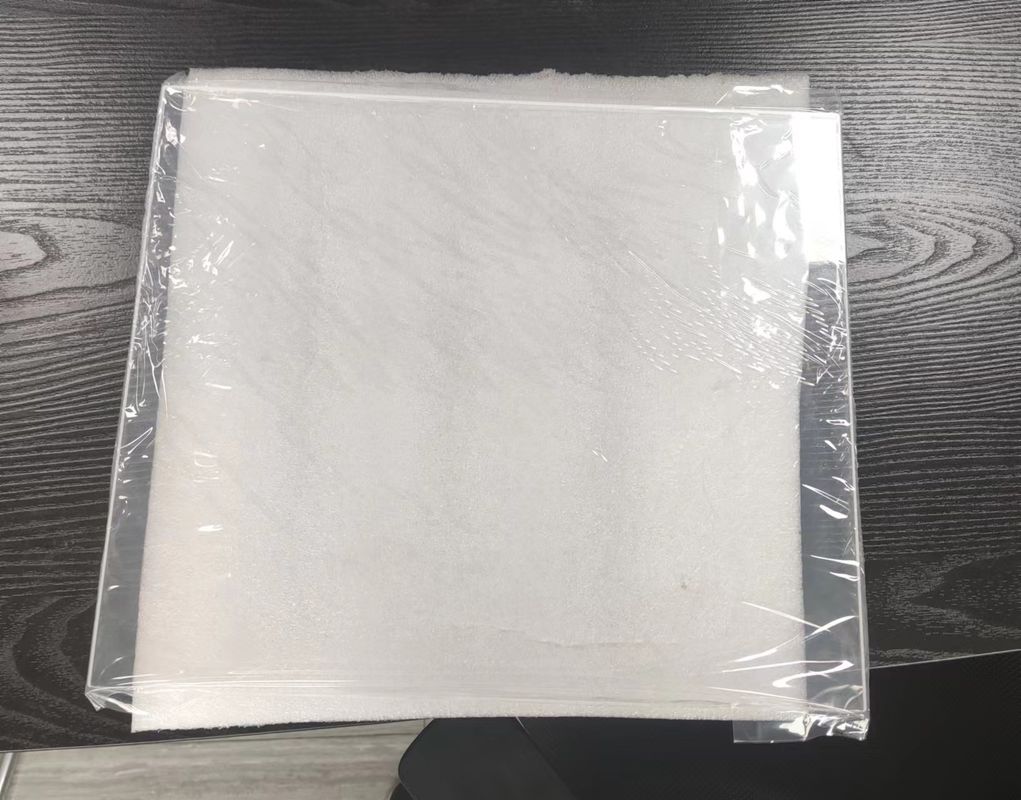

  • 포장 세부 사항
    나무 케이스
  • 배달 시간
    사례별로
  • 지불 조건
    T/T
  • 공급 능력
    사례별로

집적 회로 칩 제조를 위한 350×300mm 석영 포토마스크 기판

FPD 사용을 위한 350 밀리미터 × 300 밀리미터 수정 포토마스크 기판





애플리케이션

집적 회로 칩 제조, FPD (평면 디스플레이 장치)와 같은 현상 공정의 분야,

MEMS (멤즈 소자), 등.



작업 원칙

마스크는 사실적 주 마스크가 일반적으로 마이크로-나노 제작의 사진 석판술에 사용했다는 것 입니다. 문상구조

불투명한 포토마스크와 그리고 나서 그래픽 정보에 의해 투명 기판으로 형성되고 더로 옮겨집니다

노광 공정을 통한 제품 기판.



특징

FPD 사용을 위한

모델 / 자재 사이즈 처리 용량
3035 / 석영 350 밀리미터 × 300 밀리미터 광택이 나, 접착한 크롬 도금을 부수기



프로세서 플로우

→ 원료 탐지 ;

→ 거친 연마 ;

→ 러프 폴리싱 ;

→ 마스크 세정 ;

→ 원료 성능검사 ;

크롬에 의해 도금처리된 → ;

→ 마스크 성능 시험 ;

→ 포토 레지스트 코팅 ;

→ 패키징 ;

→ 수송.



우리의 장점

우리는 제조사입니다.

성숙한 절차.

24 업무 시간 이내에 응답하세요.
