FPD와 칩 사용을 위한 수정 포토마스크 기판
적용 분야
집적 회로 칩 제조, FPD (평면 디스플레이 장치)와 같은 현상 공정의 분야,
MEMS (멤즈 소자), 등.
작업 원칙
마스크는 사실적 주 마스크가 일반적으로 마이크로-나노 제작의 사진 석판술에 사용했다는 것 입니다. 문상구조
불투명한 포토마스크와 그리고 나서 그래픽 정보에 의해 투명 기판으로 형성되고 더로 옮겨집니다
노광 공정을 통한 제품 기판.
특징
FPD 사용을 위한 포토마스크 기판
| 모델 / 자재 | 사이즈 | 처리 용량 |
| 5280 / 석영 | 800 밀리미터 × 520 밀리미터 | 광택이 나, 접착한 크롬 도금을 부수기 |
| 3035 / 석영 | 350 밀리미터 × 300 밀리미터 | 광택이 나, 접착한 크롬 도금을 부수기 |
| 6 인치 / 석영 | 152 밀리미터 × 152 밀리미터 | 광택이 나, 접착한 크롬 도금을 부수기 |
| 5 인치 / 석영 | 127 밀리미터 × 127 밀리미터 | 광택이 나, 접착한 크롬 도금을 부수기 |
칩 사용을 위한 포토마스크 기판
| 모델 / 자재 | 사이즈 | 처리 용량 |
| 5009 / 석영 | 5 인치 × 5는 × 0.09 인치로 조금씩 움직입니다 | 광택이 나, 접착한 크롬 도금을 부수기 |
| 6012 / 석영 | 6 인치 × 6은 × 0.12 인치로 조금씩 움직입니다 | 광택이 나, 접착한 크롬 도금을 부수기 |
| 6025 / 석영 | 6 인치 × 6은 × 0.25 인치로 조금씩 움직입니다 | 광택이 나, 접착한 크롬 도금을 부수기 |
프로세서 플로우
→ 원료 탐지
→ 거친 연마
→ 러프 폴리싱
→ 마스크 세정
→ 원료 성능검사

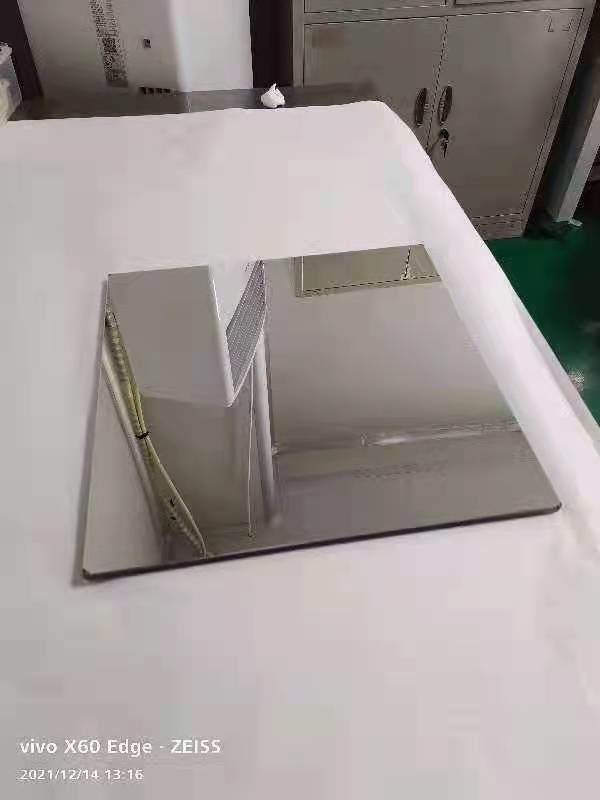

크롬에 의해 도금처리된 →

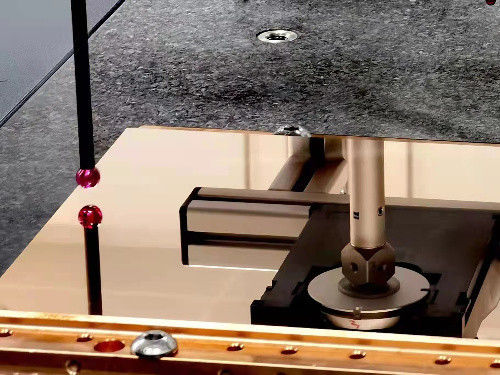

→ 마스크 성능 시험
→ 포토 레지스트 코팅
→ 패키징
→ 수송
우리의 장점
우리는 제조사입니다.
성숙한 절차.
24 업무 시간 이내에 응답하세요.
우리의 ISO 인증
우리의 특허의 부분
우리의 상의 부분과 R&D의 자격들
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
