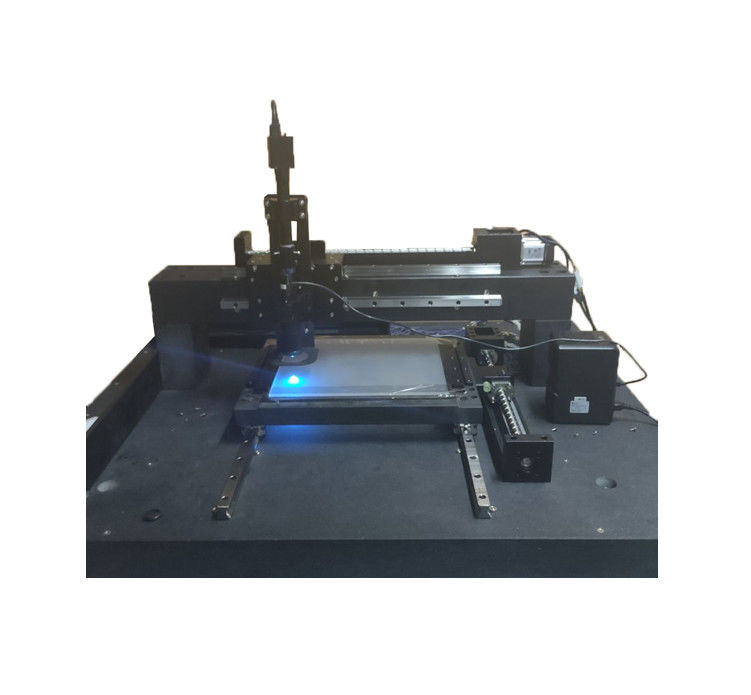

Scratches Dusts Optical Testing Equipment Semiconductor Surface Detector 1.8μM

찰상 먼지 광학적인 시험 장비 반도체 표면 발견자 1.8μM

  • 하이 라이트

    스크래치는 광학 시험 장비 1.8μM을 텁니다

    ,

    1.8μM 스크래치는 광학 테스팅 장비를 텁니다

    ,

    1.8μM 스크래치 재 반도체 검출기 장비

  • 사이즈
    1210mm*1000mm* 1445mm, 맞춤형
  • 주문형입니다
    이용 가능합니다
  • 보증 기간
    1년 또는 케이스 바이 케이스
  • 운송 용어
    바다 / 항공 / 다중 수단 운송, 기타 등등에 의해
  • 원래 장소
    중화인민공화국 청두
  • 브랜드 이름
    ZEIT
  • 인증
    Case by case
  • 모델 번호
    SDD0.5-0.5
  • 최소 주문 수량
    1 세트
  • 가격
    Case by case
  • 포장 세부 사항
    나무 케이스
  • 배달 시간
    사례별로
  • 지불 조건
    T/T
  • 공급 능력
    사례별로

찰상 먼지 광학적인 시험 장비 반도체 표면 발견자 1.8μM

반도체 물질 표면 결함 검출기





애플리케이션

반도체 디스플레이의 분야에서 블랭크 마스크의 프로세스 컨트롤과 산출 관리를 위해와

집적 회로는 제조업을 자릅니다, 우리가고 출력 광학 테스팅 기술을 사용합니다 빠르게 하고

블랭크 마스크의 표면 흠을 위한 정확한 자동 검출. 전문적 사용자 요구에 따르면,

우리는 믿을 만한 품질과 비싼 비용과 일련의고 출력 마스크 검사 기계를 개발했습니다

글래스 기판을 돕기 위해, 성능비가 마스크를 확인하고 모니터링하기 위해 제조들에 감추고 판벽널을 끼웁니다

탈퇴하고, 생산량의 더 리스크를 즐이고 핵심 기술을 위한 R&D의 그들의 독립적 능력을 향상시킵니다.



작업 원칙

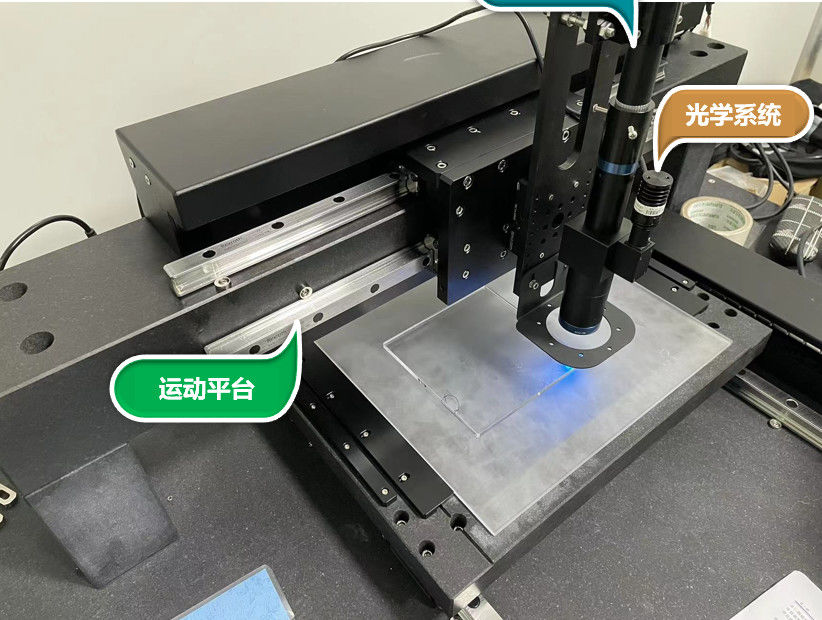

표면 흠, 4x 텔레센트릭 렌즈의 수준과 유형에 관한, 특정한 각도 환형 광원과 동축 빛

원천은 시각적 접근으로 선택됩니다. 장치가 운영하고 있을 때, 샘플은 X를 따라 움직입니다

방향과 비전 모듈은 Y 방향을 따라 결점 검출을 수행합니다.



특징

 모델  SDD0.5-0.5

 성능 탐지

 발견 가능 결함 타입  스크래치, 재
 발견 가능 결함 사이즈  1μm

 검출 정확도

(측정됩니다)

 결점 / 수집의 100% 탐지의

결점 (스크래치, 재)

 검파 효율

 ≤10 분

(측정치 : 350 밀리미터 X 300 밀리미터는 감춥니다)

 광 시스템 성능

 결의안  1.8μm
 확대  40x
 가시필드  0.5 밀리미터 X 0.5 밀리미터
 푸른 빛 조명  460nm,2.5w



 모션 승강대 성능





 Y 2축 이동인 X

대리석 재질 주방용 조리대 평탄성 : 2.5μm

Y-축 Z-방향 소모 정확성 : ≤ 10.5μm

Y-축 Z-방향 소모 정확성 : ≤8.5μm



기록 : 이용 가능한 주문 제작된 생산.



검출 이미지
